سازه چهار پنل مخصوص سطح شیروانی سری شیروانی استراکچر مخصوص سطح شیروانی تیپ 2

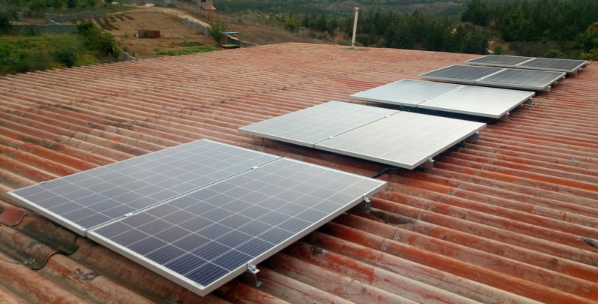

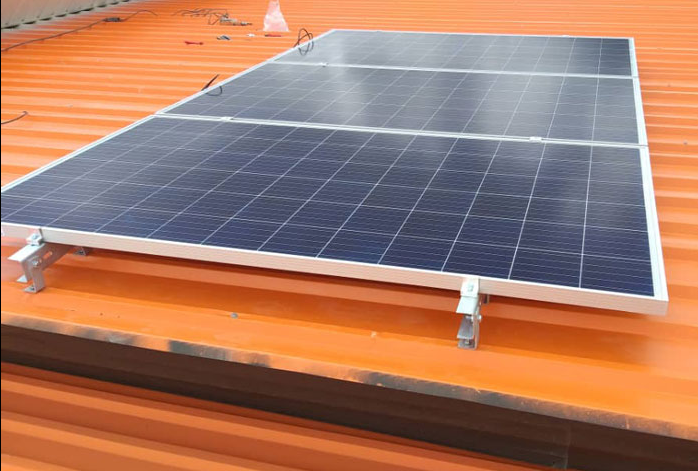

استراکچر مخصوص سطح شیروانی تیپ 2  از پروفیل های فولادی ST37 تشکیل شده که با تکنولوژی CFS تولید و سپس مطابق استاندارد ASTM123 آمریکا، آبکاری گالوانیزه گرم عمقی شده است. این سازه مناسب سطح شیروانی بوده و توسط پیچ سرمته شیروانی به پرلین های سقف متصل می شود. لازم به ذکر است این سازه مخصوص سطوح شیبدار از نوع ورق، ساندویچ پنل و بتنی است.

آیین نامه مورد استفاده برای بارگذاری این سازه همان مبحث 6 مقررات ملی ساختمان است و مطابق با سرعت مبنای باد 120 کیلومتر در ساعت طراحی شده است. این سازه به دلیل پوشش گالوانیزه عمقی مناسب تمامی نقاط کشور است و به راحتی می توان از آن در هر شرایط آب و هوایی استفاده نمود.

پروفیل های این سازه از نوع U همگی از ورق نوار بری شده رول های فولادی ST37 با ضخامت 2 میلی متر از شرکت فولاد مبارکه اصفهان تهیه و با تکنولوژی CFS تولید شده است. جهت اتصال تمامی پروفیل ها از پیچ های آچاری 10 به همراه واشر فنری و واشرتخت استفاده می شود.

جهت اتصال پنل ها نیز از کلمپ های T و Z آلمینیومی با آلیاژ 6063 به صورت آنودایز استفاده شده است.
